Плоскоструйные форсунки

У плоскофакельных веерных форсунок Спрейтек рисунок пятна распыления представляет собой ровную линию. Ударная сила такого типа распылителей выше, чем у сопел с полным или полым конусом, но не такая высокая, как у форсунок с нитевидной компактной струёй. Размер капель, образуемых этим типом насадок, больше, чем у конусных форсунок, хотя некоторые плоскоструйные пневматические атомайзеры с подводом воздуха могут создавать очень мелкие капли веерного распыла. Чтобы плоскоструйное сопло покрыло определенную площадь, необходимо какое-то относительное движение (либо самого распылителя, либо орошаемой поверхности). Обычно это движение обеспечивается конвейером, перемещающим продукт под коллектором с плоскофакельными насадками. Также и само сопло может находиться в движении, чтобы обеспечить полное покрытие нужного сектора.



Основные серии щелевых веерных форсунок Spraytech Systems

Каталог веерных распылителей индийского производителя достаточно объемный и насчитывает 12 серий. При подборе форсунок мы ориентируемся на весь спектр изделий и всегда предложим оптимальное решение. В таблице ниже указаны основные наиболее популярные серии промышленных форсунок. Нажмите на изображение форсунки, чтобы скачать каталог конкретной серии.



Серия СА	Серия CB	Серия CC	Cерия CG	Серия CH

Конструкция форсунок плоского распыла

Существует две распространенные конструкции гидравлических веерных сопел: с эллиптическим отверстием (серии СА, СВ, СС, СD) и с дефлекторным отклонением распыла (серии CG, CH). Для создания плоского треугольного распыла с очень мелкими каплями также можно использовать подачу регулирующего воздушного потока или отдельную серию пневматических форсунок.

Форсунки для распыления воды могут крепиться к трубе либо за счет резьбовой ответной части, предусмотренной дизайном распылителя, либо под прижимную гайку. У компании Spraytech Systems есть отдельные серии (CE, CF) для крепления «ласточкин хвост», которые сразу продаются в комплекте со специальным ниппелем и гайкой. Также всегда можно заказать различные приварные ниппели, переходные муфты с внутренней или внешней резьбой для присоединения любой форсунки Спрейтек к подающей трубе.



Сферы применения веерных распылителей

Наиболее распространенные и востребованные плоскоструйные сопла – это резьбовые форсунки в цельном корпусе с коническим сечением. Они мало подвержены засорению (конечно, при должной водоподготовке) и широко используются в таких процессах, как мойка конвейеров, в таромоечных агрегатах (серия СА), для промывки деталей, в распылительных коллекторах (серия СВ), при замывке тканевой основы фильтр-прессов, смазке форм, лент, для нанесения покрытий (серия СС), в процессах подавления пены, охлаждения КРС, промывки щебня (серии CG, CH).



Форсунки для грохотов и орошения при контроле пылеобразования

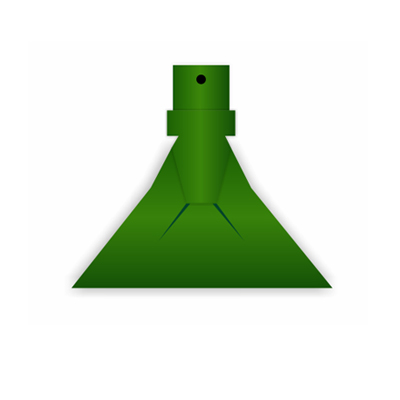

Распылители серии СМ относятся к категории веерных форсунок, однако имеют необычный дизайн. Эти дефлекторные форсунки давно зарекомендовали себя как эффективные сопла при сортировке и промывке породы на грохотах. Смачивание породы позволяет удалить шлам и способствует обогащению материала. Форсунки для грохота сделана из полиуретана и имеет разные расходы в зависимости от размера отверстия. Все производители подобных сопел придерживаются общепринятой цветовой кодировки, указывающей на расходные характеристики распылителя. Такие насадки при правильной расстановке (с учетом пересечения факелов) дают хороший эффект промывки, ударной силы и являются недорогим решением.
